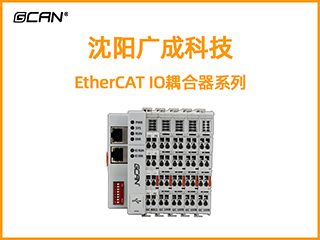

沈陽廣成科技EtherCAT IO耦合器系列
- 品牌:
- GCAN廣成科技
- 型號:
- GCAN-8200/8201/5032
- 應用:
- （1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以EtherCAT協議進行數據傳輸。
-
一、設備簡介
沈陽廣成科技EtherCAT IO耦合器設備是集成EtherCAT接口，可以通過EtherCAT總線與支持EtherCAT通訊的設備（如PLC）相互連接，充當從站，從而擴展EtherCAT主站控制器的控制范圍。目前，沈陽廣成科技EtherCAT IO耦合器設備主要分為兩個型號，分別是：
（1）GCAN-8200
（2）GCAN-8201
（3）GCAN-5032
二、設備參數
沈陽廣成科技EtherCAT IO耦合器設備是可以擴展IO接口的設備，其中，GCAN-8200支持?jǐn)U展的IO接口類型包括：
GCAN-8201設備支持?jǐn)U展的IO接口包括：
GCAN-5032一體式EtherCAT IO耦合器設備的參數包括：● 2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；● 總線傳輸速率：100Mbps；● 總線傳輸距離（站與站間距）：100m；● 電源采用24V DC（-15%/+20%）；● 電氣隔離為1500 Vrms；● 數字量輸入通道數：16路；● 數字量輸出通道數：16路；● 數字量輸入、輸出通道：輸入可通過接線切換源/漏型；輸出默認晶體管PNP輸出，可選NPN輸出；● 數字量輸入ON信號：電壓≥9V DC；輸入OFF信號：電壓≤5V DC；● PNP源型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；300mA（通道同時輸出）；● NPN漏型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；280mA（通道同時輸出）；● EMC抗干擾支持：模塊供電通道；● 模塊供電通道：靜電接觸放電±4KV，靜電空氣放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±1KV；● 工作溫度范圍：-40℃~+85℃；● 尺寸：長115mm*寬100mm*高58mm。三、應用領域
沈陽廣成科技設備的主要應用領域包括：
（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；（2）執行數據采集并以EtherCAT協議進行數據傳輸。
如果您需要進行沈陽廣成科技EtherCAT IO耦合器設備詢價或者技術支持，可以加微信或撥打電話13019325660。 -
沈陽廣成科技EtherCAT IO耦合器設備是可以擴展IO接口的設備，其中，GCAN-8200支持?jǐn)U展的IO接口類型包括：
GCAN-8201設備支持?jǐn)U展的IO接口包括：
GCAN-5032一體式EtherCAT IO耦合器設備的參數包括：● 2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；● 總線傳輸速率：100Mbps；● 總線傳輸距離（站與站間距）：100m；● 電源采用24V DC（-15%/+20%）；● 電氣隔離為1500 Vrms；● 數字量輸入通道數：16路；● 數字量輸出通道數：16路；● 數字量輸入、輸出通道：輸入可通過接線切換源/漏型；輸出默認晶體管PNP輸出，可選NPN輸出；● 數字量輸入ON信號：電壓≥9V DC；輸入OFF信號：電壓≤5V DC；● PNP源型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；300mA（通道同時輸出）；● NPN漏型數字量輸出電壓為IO的工作電壓24V，輸出電流最大值為500mA（單通道）；280mA（通道同時輸出）；● EMC抗干擾支持：模塊供電通道；● 模塊供電通道：靜電接觸放電±4KV，靜電空氣放電±8KV，電快速瞬變脈沖群±2KV，雷擊（浪涌）±1KV；● 工作溫度范圍：-40℃~+85℃；● 尺寸：長115mm*寬100mm*高58mm。- GCAN-PLC產品功能及應用視頻：
