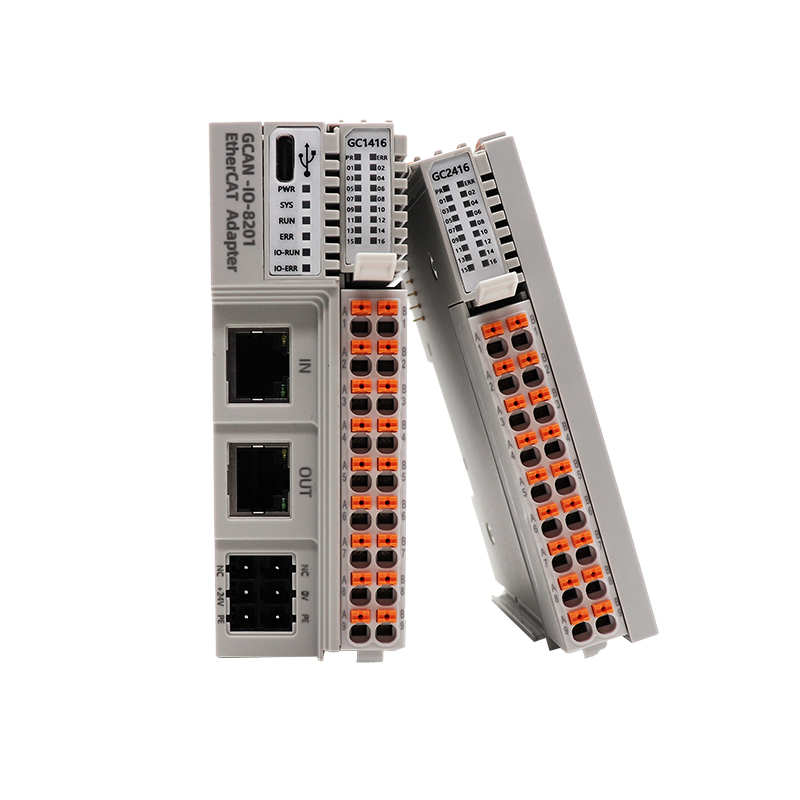

GCAN-8201可擴展型ethercat IO耦合器
- 品牌:
- GCAN
- 型號:
- GCAN-8201
- 應用:
- 與分布式總線端子模塊相連接，構成一個完整的控制節點；執行數據采集并以 EtherCAT 協議進行數據傳輸。
-
GCAN-IO-8201 EtherCAT總線耦合器是我公司推出的基于EtherCAT總線自主研發的高性能總線通用遠程IO模塊，為用戶節約成本，簡化配線，提高系統可靠性，這些IO端子模塊可以通過模塊化的方式進行擴展。一個完整的節點由一個總線耦合器、1-32個任意數量的端子模塊以及一個終端端子模塊組成。采用GCAN-IO-8201 EtherCAT總線耦合器，通過GC-bus擴展技術，可極為方便地建立I/O連接，最多可連接32個輸入/輸出端子模塊。此系列IO特別適用于現場點數多，信號種類多集中控制。
GCAN-IO-8201總線耦合器可連接所有的總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有任何區別?？刂破鬟^程映像區內的信息以字節陣列格式顯示。GCAN-IO-8201總線耦合器支持自動組態，您無需在PC上設置參數。
● 2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；
● 總線傳輸速率：100Mbps；
● 總線傳輸距離（站與站間距）：100m；
● 組態方式根據IO插片順序組態；
● 電源采用24V DC（-15%/+20%）；
● 電流消耗約100mA（24V DC典型值；為后續IO提供功耗10W Max）；
● 電氣隔離為1500 Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 尺寸：長105mm*寬75mm*高24mm。水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● 2個EtherCAT總線接口，EtherCAT/IN和EtherCAT/OUT（RJ45）；
● 總線傳輸速率：100Mbps；
● 總線傳輸距離（站與站間距）：100m；
● 組態方式根據IO插片順序組態；
● 電源采用24V DC（-15%/+20%）；
● 電流消耗約100mA（24V DC典型值；為后續IO提供功耗10W Max）；
● 電氣隔離為1500 Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 尺寸：長105mm*寬75mm*高24mm。
