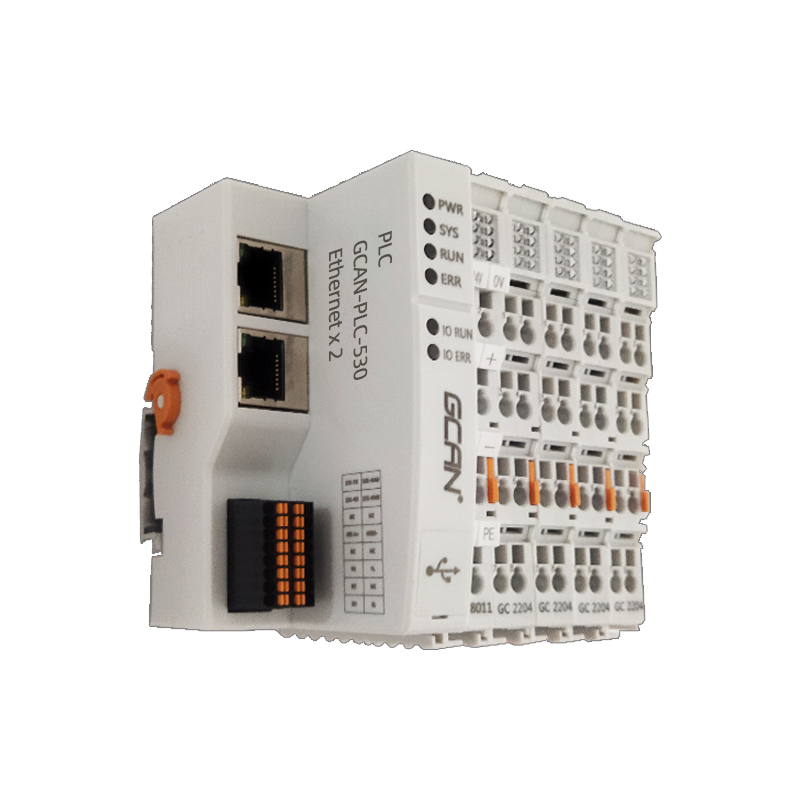

GCAN-PLC-530型ethercat運動控制可編程邏輯控制器
-
GCAN-PLC-530是一款集成有總線控制功能的、帶EtherCAT主站功能的可編程邏輯控制器(PLC)。集成了四核處理器、具有納秒級指令的處理速度。還可以方便的連接入CAN總線系統等,并可通過插片式模塊進行擴展。
● 1路以太網接口,1路以太網/EtherCAT復用接口;
● 1路RS232接口;1路RS485接口;
● 2路CAN接口;
● 編程軟件:CODESYS(編程語言符合IEC61131-3標準);
● 支持EtherCAT主站功能;
● 可帶軸數:24軸;從站數:最大127個EtherCAT從站;
● 在電源供應充足(加擴展電源模塊)情況下可擴展IO模塊數量最多為32個;其中當擴展模塊數量超過16片時,需額外增加一片上述的IO供電擴展模塊GC 8012以保證電源供應充足;
● 組態方式為自動組態形式;
● 電源額定DC 24V;容差-15%/+20%;
● 輸入電流最大為400mA(總GC-bus電流);
● 啟動電流:約為2.5倍的持續電流;
● 電氣隔離為1500V DC;
● EMC測試:Zone B,IEC61131-2;
● 工作溫度范圍:0℃~+50℃;
● 相對濕度:10%~95%,無凝露;
● 防護等級:IP20;水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用。
- ● 1路以太網接口,1路以太網/EtherCAT復用接口;
● 1路RS232接口;1路RS485接口;
● 2路CAN接口;
● 編程軟件:CODESYS(編程語言符合IEC61131-3標準);
● 支持EtherCAT主站功能;
● 可帶軸數:24軸;從站數:最大127個EtherCAT從站;
● 在電源供應充足(加擴展電源模塊)情況下可擴展IO模塊數量最多為32個;其中當擴展模塊數量超過16片時,需額外增加一片上述的IO供電擴展模塊GC 8012以保證電源供應充足;
● 組態方式為自動組態形式;
● 電源額定DC 24V;容差-15%/+20%;
● 輸入電流最大為400mA(總GC-bus電流);
● 啟動電流:約為2.5倍的持續電流;
● 電氣隔離為1500V DC;
● EMC測試:Zone B,IEC61131-2;
● 工作溫度范圍:0℃~+50℃;
● 相對濕度:10%~95%,無凝露;
● 防護等級:IP20;
