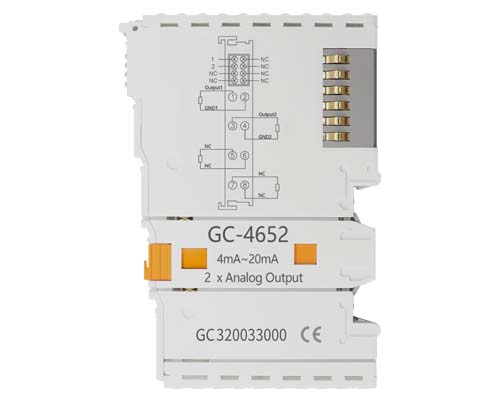

GC-4652 2通道模擬量輸出 4~20mA
- 品牌:
- GCAN
- 型號:
- GCAN-4652
- 應用:
- GC-4652(2 通道模擬量輸出模塊,4~20mA)可用于輸出 4~20mA 范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?16 位的電氣隔離信號。GC-4652 模塊有 2 個兩線制的輸出端,特別適合安裝在控制柜內以節省空間。GC-4652 模塊有一個公共接地電位端,電源觸點被連接在一起。輸出端的基準接地為 0V 電源觸點。
-
GC-4652(2 通道模擬量輸出模塊,4~20mA)可用于輸出 4~20mA 范圍內的信號。該端子模塊能夠?yàn)樘幚韺犹峁┓直媛蕿?16 位的電氣隔離信號。GC-4652 模塊有 2 個兩線制的輸出端,特別適合安裝在控制柜內以節省空間。GC-4652 模塊有一個公共接地電位端,電源觸點被連接在一起。輸出端的基準接地為 0V 電源觸點。
● 輸出點數為2個;
● 信號電流為4~20mA;
● 通過GC-bus供電;
● 負載小于或等于250Ω(短路保護);
● 測量誤差小于±0.1%(滿量程);
● 測量分辨率為16位;
● 轉換時間約為4ms;
● 電氣隔離為1500Vrms(GC-bus/信號電壓);
● GC-bus電流消耗為150mA;
● 過程映像中的位寬輸出為2x2字節;
● 組態無地址設置,通過總線耦合器或控制器配置;
● 適用于所有GCAN-PLC-400系列、GCAN-8000系列總線端子模塊;
● 工作溫度范圍:-40℃~+85℃;
● 尺寸:長100mm*寬69mm*高12mm。
水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用。
- ● 輸出點數為2個;
● 信號電流為4~20mA;
● 通過GC-bus供電;
● 負載小于或等于250Ω(短路保護);
● 測量誤差小于±0.1%(滿量程);
● 測量分辨率為16位;
● 轉換時間約為4ms;
● 電氣隔離為1500Vrms(GC-bus/信號電壓);
● GC-bus電流消耗為150mA;
● 過程映像中的位寬輸出為2x2字節;
● 組態無地址設置,通過總線耦合器或控制器配置;
● 適用于所有GCAN-PLC-400系列、GCAN-8000系列總線端子模塊;
● 工作溫度范圍:-40℃~+85℃;
● 尺寸:長100mm*寬69mm*高12mm。 - >>>GCAN-PLC產品入門視頻:
