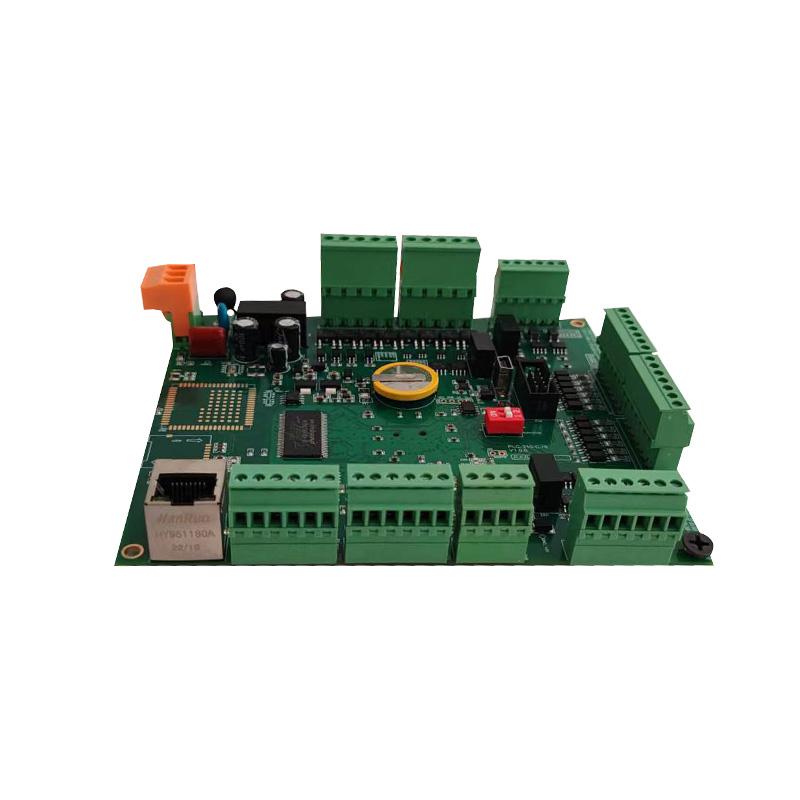

GCAN-PLC-310型一體式可編程邏輯控制器PLC
- 品牌:
- GCAN
- 型號:
- GCAN-PLC-310
- 應用:
- GCAN-PLC-310是集成有總線控制功能的可編程邏輯控制器(PLC)。其不僅具有簡約、高性價比的特點,還可以方便的連接入CAN總線系統及Modbus系統等。
-
GCAN-PLC-310是集成有總線控制功能的可編程邏輯控制器(PLC)。其不僅具有簡約、高性價比的特點,還可以方便的連接入CAN總線系統及Modbus系統等。
GCAN-PLC-310產品將微處理器、集成電源、輸入電路和輸出電路組合到一起,形成功能強大的PLC。下載用戶程序后,PLC將包含監控應用中的輸入和輸出設備所需的邏輯。
GCAN-PLC-310可使用OpenPCS軟件對其編程,該軟件支持符合IEC-61131-3標準中規定的五種標準編程語言,這使得程序的可移植性和復用性很強,而且該軟件還具有多種調試功能(斷點、單步等),調試程序更加方便。
GCAN-PLC-310不僅可完成各種數字/模擬量的輸入/輸出,還集成了多種常用的工業現場總線,如:CAN總線、RS485總線、以太網總線,并支持常見的通信協議如:CANopen、Modbus RTU、Modbus TCP等。
GCAN-PLC-310的IO接口包含12路數字量輸入,8路數字量輸出,4路模擬量輸入,2路模擬量輸出;通訊接口包含1路以太網接口,2路485接口,2路CAN接口。
(1)12路源/漏型數字量輸入DI,輸入電壓24V DC。輸入電壓最大值為25VDC,輸入電流最大值為5mA(單通道);
(2)8路晶體管PNP數字量輸出DO,輸出電壓24V DC。輸出電流最大值為3A(單通道);
(3)4路模擬量輸入AI,0V~+10V,映像位寬16Bit(0~65535);
(4)2路模擬量輸出AO,0V~+10V,映像位寬12Bit(0~4095);
(5)2路CAN總線接口,1路以太網接口,2路RS485接口;
(6)編程軟件:OpenPCS(編程語言符合IEC 61131-3標準);
(7)電源采用24V DC(-15%/+20%);輸入電流最大1.5A;
(8)電氣隔離為1500 Vrms;
(9)工作溫度范圍:-40℃~+85℃;
(10)防護等級:IP20;水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用。
- GCAN-PLC-310的IO接口包含12路數字量輸入,8路數字量輸出,4路模擬量輸入,2路模擬量輸出;通訊接口包含1路以太網接口,2路485接口,2路CAN接口。
(1)12路源/漏型數字量輸入DI,輸入電壓24V DC。輸入電壓最大值為25VDC,輸入電流最大值為5mA(單通道);
(2)8路晶體管PNP數字量輸出DO,輸出電壓24V DC。輸出電流最大值為3A(單通道);
(3)4路模擬量輸入AI,0V~+10V,映像位寬16Bit(0~65535);
(4)2路模擬量輸出AO,0V~+10V,映像位寬12Bit(0~4095);
(5)2路CAN總線接口,1路以太網接口,2路RS485接口;
(6)編程軟件:OpenPCS(編程語言符合IEC 61131-3標準);
(7)電源采用24V DC(-15%/+20%);輸入電流最大1.5A;
(8)電氣隔離為1500 Vrms;
(9)工作溫度范圍:-40℃~+85℃;
(10)防護等級:IP20;
