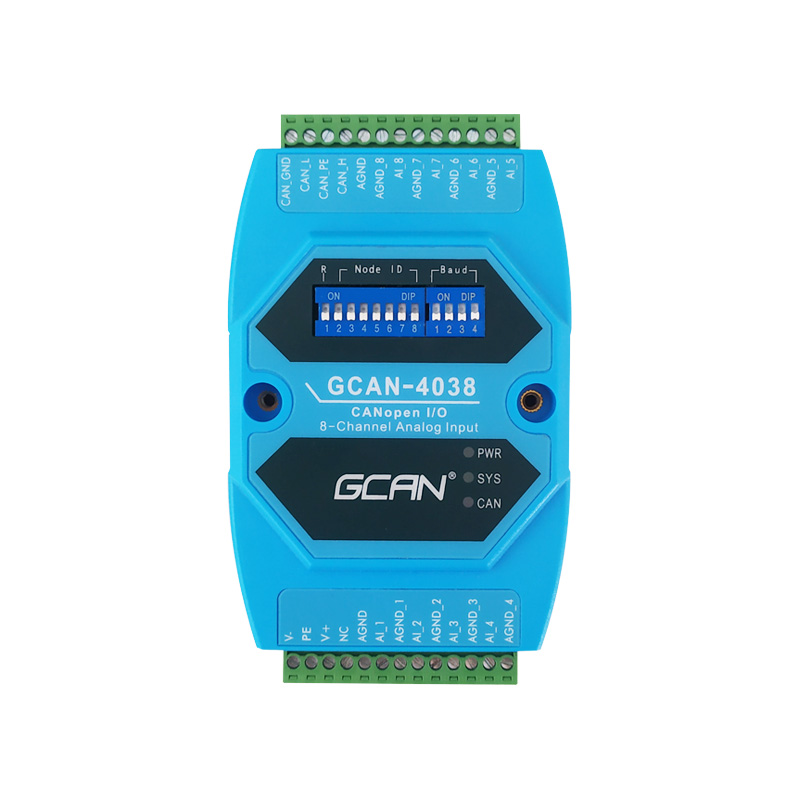

GCAN-4038型8路模擬量輸入CANopen IO耦合器
- 品牌:
- GCAN
- 型號:
- GCAN-4038
- 應用:
- 工業現場網絡數據監控；煤礦、油井遠程通訊；CAN教學應用遠程通訊；CAN工業自動化控制系統；智能樓宇控制數據廣播系統等CAN-bus應用系統。
-
沈陽廣成科技GCAN-4038模塊是集成1路標準CANopen接口、8路模擬量采集通道的工業級CANopen模擬量采集模塊。采用GCAN-4038模塊，用戶可用于采集模擬量信號，實現遠程模擬量采集設備和CANopen網絡之間的連接，構成CANopen網絡中模擬量信號采集的控制節點。
GCAN-4038模塊是模擬量信號采集的關鍵性工具，同時該模塊具有體積小巧、接線便捷等特點。GCAN-4038模塊的總線接口集成隔離保護模塊，使其避免由于瞬間的過壓過流而對模塊造成損壞。采用DIN導軌的固定方式，可使其更容易集成到各種控制柜中。
● CAN-bus支持CAN2.0A幀格式，符合ISO/DIS 11898規范；
● CAN-bus通訊波特率支持8種標準通信波特率；
● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
● 使用9~30V DC供電，140mA（靜默態電流：40mA）；
● 模擬量輸入通道數：8路；
● 模擬量輸入信號：支持-5V~+5V，-10V~+10V，-20mA~+20mA；
● AI、CANopen接口使用端子接口；
● 使用撥碼開關配置模塊波特率及節點號；
● 可用配套卡軌連接件，安裝到DIN卡軌上；
● 工作溫度范圍：-40℃~+85℃；水位控制監測用、水位控制報警用、水流量監測用、水溫度監測用、車輛通過探測用、通行信號燈控制用、風速監測用、風車轉速監測用、電壓監測用、電流監測用、工廠自動化用、遠程監控用、數據采集用、智能家居系統用、龍門吊車用、輪胎回收系統用、激光切割機用、輪胎煉油設備用、微波烘干機用、排污泵站用、天然氣切割用、天然氣加劑設備用、自動打孔機用、自動碼磚機用、沖壓機用、壓濾機用、水箱拉絲機用、拉絲機用、智能扣壓機用、大棚恒溫系統用、定量裝車系統用、薄膜擠出機用、棉花紡織機用、變溫空調用、自動化造紙用、供水自動化用、水肥智能灌溉用、水泥生產用、紫外線消毒器用、聚氨酯噴涂機用、紡織機械行業用、起重機行業用、電梯行業用、電力行業用、石化行業用、市政行業用、化工行業用、建筑行業用、機床行業用、塑料行業用、橡膠行業用、汽車行業用、注塑機用、訂書機械用、電鍍流水線用、圓周運動控制用、直線運動控制用、鍋爐控制用、矩陣運算用、函數運算用、邏輯運算用、數據傳送用、數據轉換用、發電機組控制用、排序用、查表用、照明控制用、位操作用、通用機械用
-
- ● CAN-bus支持CAN2.0A幀格式，符合ISO/DIS 11898規范；
● CAN-bus通訊波特率支持8種標準通信波特率；
● CAN-bus接口采用電氣隔離，隔離模塊絕緣電壓：DC 1500V；
● 使用9~30V DC供電，140mA（靜默態電流：40mA）；
● 模擬量輸入通道數：8路；
● 模擬量輸入信號：支持-5V~+5V，-10V~+10V，-20mA~+20mA；
● AI、CANopen接口使用端子接口；
● 使用撥碼開關配置模塊波特率及節點號；
● 可用配套卡軌連接件，安裝到DIN卡軌上；
● 工作溫度范圍：-40℃~+85℃； - >>>GCAN-PLC產品入門視頻：
