可編程智能網關GT-414
- 品牌:
- GCAN
- 型號:
- GCAN-414
- 應用:
- 工業以太網與CAN總線數據相互轉換 工業以太網設備與CAN網絡設備互聯 電力通訊網絡 工業控制設備 高速、大數據量通訊
-

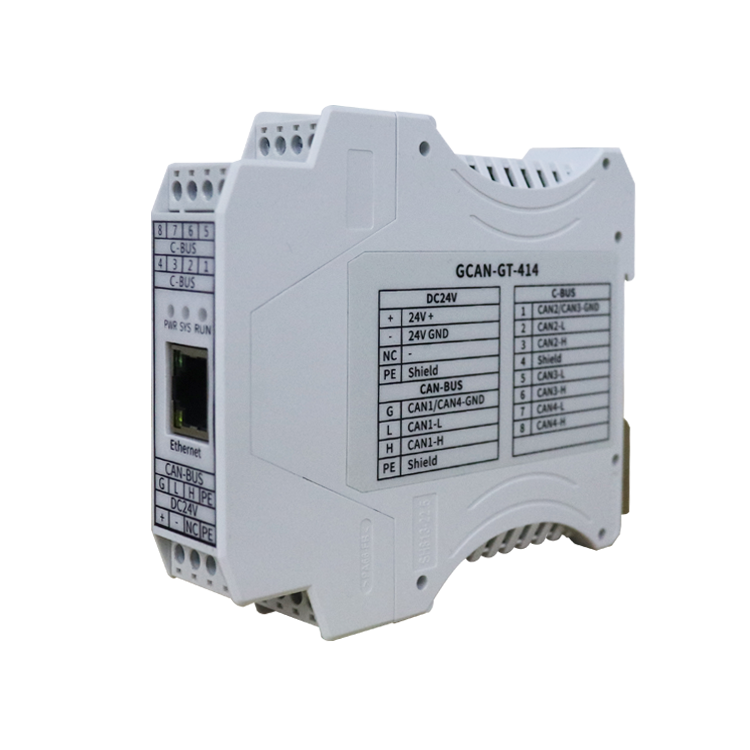

沈陽廣成科技GCAN-GT-414是一種可編程的總線網關/轉換器。該設備集成了4路CAN總線接口、1路以太網總線接口。在實際使用前，用戶需要通過OpenPCS軟件對該設備編寫應用程序，以此來實現不同總線接口之間數據的互相轉換。
GCAN-GT-414 模塊支持多種標準通信協議，如 CANopen、SAE J1939、ModbusTCP、Modbus RTU 等，用戶在實際使用時可直接選擇對應協議的功能塊加載即可使用，功能塊的加入使得用戶編程工作變得簡單，用戶只需了解基本的 PLC 編程指令和對應總線對應協議的特點和參數即可開發出類似于: Modbus TCP從站轉CANopen主站、RS485轉CANopen主/從站等設備。
GCAN-GT-414 可使用 OpenPCS 軟件對其編程，該軟件支持符合 IEC-61131-3標準中規定的五種標準 PLC 編程語言，如：SFC（順序功能圖）、LD（梯形圖）、FBD（功能塊）、ST（結構化文本）、IL（指令表），這使得程序的可移植性和復用性很強，而且該軟件還具有多種調試功能（如斷電、單步、監控等），使調試程序更加方便。
● 工業以太網與CAN總線數據相互轉換
● 工業以太網設備與CAN網絡設備互聯
● 電力通訊網絡
● 工業控制設備
● 高速、大數據量通訊
案例一：
客戶需求描述：
該公司需要將新能源汽車的控制系統進行升級，使用PLC來替換VCU，進行控制和檢測各項分布式IO及傳感器等元件，最終通過觸摸屏來進行人機交互。該項目中有項要求為通過BMS (電池管理系統）上傳的參數來控制7個電磁閥的開關。但是用作數據處理的PLC沒有CAN接口，然后找到了我公司來尋求幫助。我們?cè)诹私馄淝闆r后給其推薦可編程網關方案！
定制內容描述:
可編程網關具有CAN接口，232&485接口以及以太網接口。該可編程網關可以一端接在BMS上，另一端接在PLC上，然后自主編寫B(tài)MS和plc之間通訊協議，將CAN總線直接轉成PLC可以識別的接口，該方案優點為可編程網關體積小，適應度高，功能可以隨著應用程序編寫而改變。
案例二：
客戶需求描述:
需要將整車VCU傳出的數據轉成canopen連接ABB變頻器。
定制內容描述:
將VCU的通訊協議取出有效的部分將其轉成canopen協議然后進而控制變頻器工作。
案例三：
客戶需求描述:
將VCU傳輸?shù)?939協議轉成canopen主站協議進行控制。
定制內容描述:
采用GCAN-GT-414模塊（雙CAN口）,分別調用J1939和CANopen主站功能塊。然后通過從VCU中截取所需的J1939報文，映射至CANopen主站下發的SDO當中，進而達到控制其他CANopen從站模塊。
案例四：
客戶需求描述:
挖掘機總線數據連接到觸摸屏上顯示
定制內容描述:
挖掘機中各項參數信號通過CAN總線上傳至轉換網關當中進行協議解析，然后將CAN協議轉換成modbus協議最后連接到挖掘機外掛的顯示屏進行各項報警顯示。
案例五：
客戶需求描述：
想使用西門子PLC控制伺服電機
定制內容描述：
通過西門子PLC的以太網接口使用的modbus主站協議經過網關轉換成canopen主站(DS401協議）來控制兩臺電機工作。該模塊內部集成modbus和canopen協議棧，功能為modbus TCP從站轉換成canopen主站，進而控制通訊協議為DS402協議的伺服電機。
● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 使用外接電源供電(DC+24V，100mA)；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作濕度范圍：5%~95%RH無凝露；
● 4路CAN總線接口，1路以太網接口；
● 編程軟件：OpenPCS（符合IEC61131-3標準）；
● 支持CANopen協議主/從站功能；
● 支持ModbusTCP主/從站功能；
● 標準DIN導軌安裝方式，專為工業設計。
● 電氣隔離為1500Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20。
-
- ● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 使用外接電源供電(DC+24V，100mA)；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作濕度范圍：5%~95%RH無凝露；
● 4路CAN總線接口，1路以太網接口；
● 編程軟件：OpenPCS（符合IEC61131-3標準）；
● 支持CANopen協議主/從站功能；
● 支持ModbusTCP主/從站功能；
● 標準DIN導軌安裝方式，專為工業設計。
● 電氣隔離為1500Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20。
