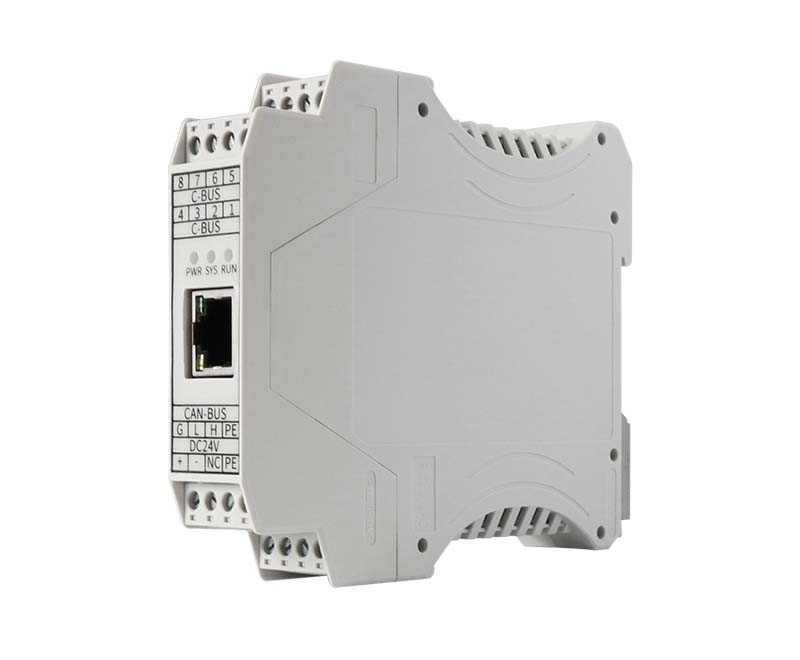

可編程智能網關GT-410
- 品牌:
- 廣成科技
- 型號:
- GCAN-410
- 應用:
- 工控機（Modbus RTU協議）與CANopen（變頻器）通訊 觸摸屏（Modbus TCP協議）與J1939（汽車VCU）通訊 PLC（Modbus RTU）拓展CAN open接口與伺服驅動器通訊 非標協議轉換標準協議
-
沈陽廣成科技GCAN-GT-410是一種可編程的總線網關/轉換器。該設備集成了1路CAN總線接口、1路以太網總線接口、1路RS485總線接口、1路RS232總線接口，在實際使用前，用戶需要通過OpenPCS軟件對該設備編寫應用程序，以此來實現不同總線接口之間數據的互相轉換。
1、集成常見三種總線接口
支持CAN、以太網、RS232/485三種總線同時使用。GCAN-GT系列可編程網關模塊自帶3種不同類型的總線接口，這三種總線接口可同時使用，因此用戶可結合現場實際需求將各個總線上的數據靈活的轉換到其他總線。
2、支持標準的通信協議
GCAN-GT-410 模塊支持多種標準通信協議，如 CANopen、SAE J1939、ModbusTCP、Modbus RTU 等，用戶在實際使用時可直接選擇對應協議的功能塊加載即可使用，功能塊的加入使得用戶編程工作變得簡單，用戶只需了解基本的 PLC 編程指令和對應總線對應協議的特點和參數即可開發出類似于: Modbus TCP從站轉CANopen主站、RS485轉CANopen主/從站等設備。
3、易于編程，可定制
GCAN-GT-410 可使用 OpenPCS 軟件對其編程，該軟件支持符合 IEC-61131-3標準中規定的五種標準 PLC 編程語言，如：SFC（順序功能圖）、LD（梯形圖）、FBD（功能塊）、ST（結構化文本）、IL（指令表），這使得程序的可移植性和復用性很強，而且該軟件還具有多種調試功能（如斷電、單步、監控等），使調試程序更加方便。
● 工業以太網與CAN總線數據相互轉換
● 工業以太網設備與CAN網絡設備互聯
● 電力通訊網絡
● 工業控制設備
● 高速、大數據量通訊
案例一：
客戶需求描述：
該公司需要將新能源汽車的控制系統進行升級，使用PLC來替換VCU，進行控制和檢測各項分布式IO及傳感器等元件，最終通過觸摸屏來進行人機交互。該項目中有項要求為通過BMS (電池管理系統）上傳的參數來控制7個電磁閥的開關。但是用作數據處理的PLC沒有CAN接口，然后找到了我公司來尋求幫助。我們在了解其情況后給其推薦可編程網關方案！
定制內容描述:
可編程網關具有CAN接口，232&485接口以及以太網接口。該可編程網關可以一端接在BMS上，另一端接在PLC上，然后自主編寫B(tài)MS和plc之間通訊協議，將CAN總線直接轉成PLC可以識別的接口，該方案優點為可編程網關體積小，適應度高，功能可以隨著應用程序編寫而改變。
案例二：
客戶需求描述:
需要將整車VCU傳出的數據轉成canopen連接ABB變頻器。
定制內容描述:
將VCU的通訊協議取出有效的部分將其轉成canopen協議然后進而控制變頻器工作。
案例三：
客戶需求描述:
將VCU傳輸?shù)?939協議轉成canopen主站協議進行控制。
定制內容描述:
采用GCAN-GT-412模塊（雙CAN口）,分別調用J1939和CANopen主站功能塊。然后通過從VCU中截取所需的J1939報文，映射至CANopen主站下發的SDO當中，進而達到控制其他CANopen從站模塊。
案例四：
客戶需求描述:
挖掘機總線數據連接到觸摸屏上顯示
定制內容描述:
挖掘機中各項參數信號通過CAN總線上傳至轉換網關當中進行協議解析，然后將CAN協議轉換成modbus協議最后連接到挖掘機外掛的顯示屏進行各項報警顯示。
案例五：
客戶需求描述：
想使用西門子PLC控制伺服電機
定制內容描述：
通過西門子PLC的以太網接口使用的modbus主站協議經過網關轉換成canopen主站(DS401協議）來控制兩臺電機工作。該模塊內部集成modbus和canopen協議棧，功能為modbus TCP從站轉換成canopen主站，進而控制通訊協議為DS402協議的伺服電機。
● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 使用外接電源供電(DC+24V，100mA)；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作濕度范圍：5%~95%RH無凝露；

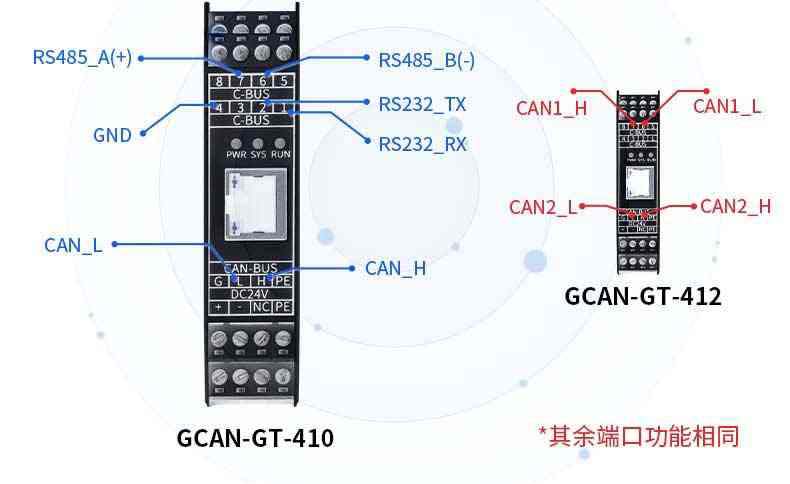

● 1路CAN總線接口，1路以太網接口，1路RS232串行接口、1路RS485串行接口；
● 編程軟件：OpenPCS（符合IEC61131-3標準）；
● 支持CANopen協議主/從站功能；
● 支持ModbusRTU/TCP主/從站功能；
● 標準DIN導軌安裝方式，專為工業設計。
● 電氣隔離為1500Vrms；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20。 -
- ● 高速的32位工業級處理器；
● 內嵌硬件看門狗定時器；
● 使用外接電源供電(DC+24V，100mA)；
● 靜電放電抗擾度等級：接觸放電±2KV，空氣放電±8KV；
● 電快速瞬變脈沖群抗擾度等級：±1KV；
● 浪涌抗擾度等級：±1KV；
● 工作濕度范圍：5%~95%RH無凝露；
● 1路CAN總線接口，1路以太網接口，1路RS232串行接口、1路RS485串行接口；
● 編程軟件：OpenPCS（符合IEC61131-3標準）；
● 支持CANopen協議主/從站功能；
● 支持ModbusRTU/TCP主/從站功能；
● 標準DIN導軌安裝方式，專為工業設計。
● 電氣隔離為1500Vrms；
● 工作溫度范圍：-40℃~+85℃；
