CAN轉以太網模塊是一類能夠?qū)AN總線數據轉換為以太網數據的設備，通常用于實現CAN總線與以太網總線之間的互聯互通。在智能鎖柜和智能文件交換箱中，CAN轉以太網模塊可以實現將本地CAN總線網絡連接到以太網，從而實現遠程監控、數據采集和集中管理的目的。

一、CAN轉以太網模塊的作用

1.協議轉換：
將CAN總線協議轉換為以太網協議（如TCP/IP），實現CAN設備與以太網設備的通信。

2.遠程訪問：
通過以太網實現遠程訪問和控制，支持跨網絡、跨地域的管理。

3.數據集中管理：
將多個CAN總線網絡的數據集中上傳至服務器或云平臺，便于數據分析和監控。

4.擴展性：
通過以太網連接更多設備，擴展系統的規模和功能。

二、應用場景

1.遠程監控與管理：
通過以太網將智能鎖柜和文件交換箱的狀態信息上傳至遠程服務器，實現實時監控和管理。

2.數據采集與存儲：
將CAN總線上的數據（如存取記錄、故障信息）通過以太網傳輸?shù)綌?shù)據庫或云平臺，便于長期存儲和分析。

3.多系統集成：
將CAN總線網絡與其他基于以太網的系統（如安防系統、樓宇自動化系統）集成，實現數據共享和聯動控制。

4.跨區域聯網：
在分布式場景中（如多個倉庫或辦公樓），通過以太網將不同區域的CAN總線網絡連接起來，實現集中管理。

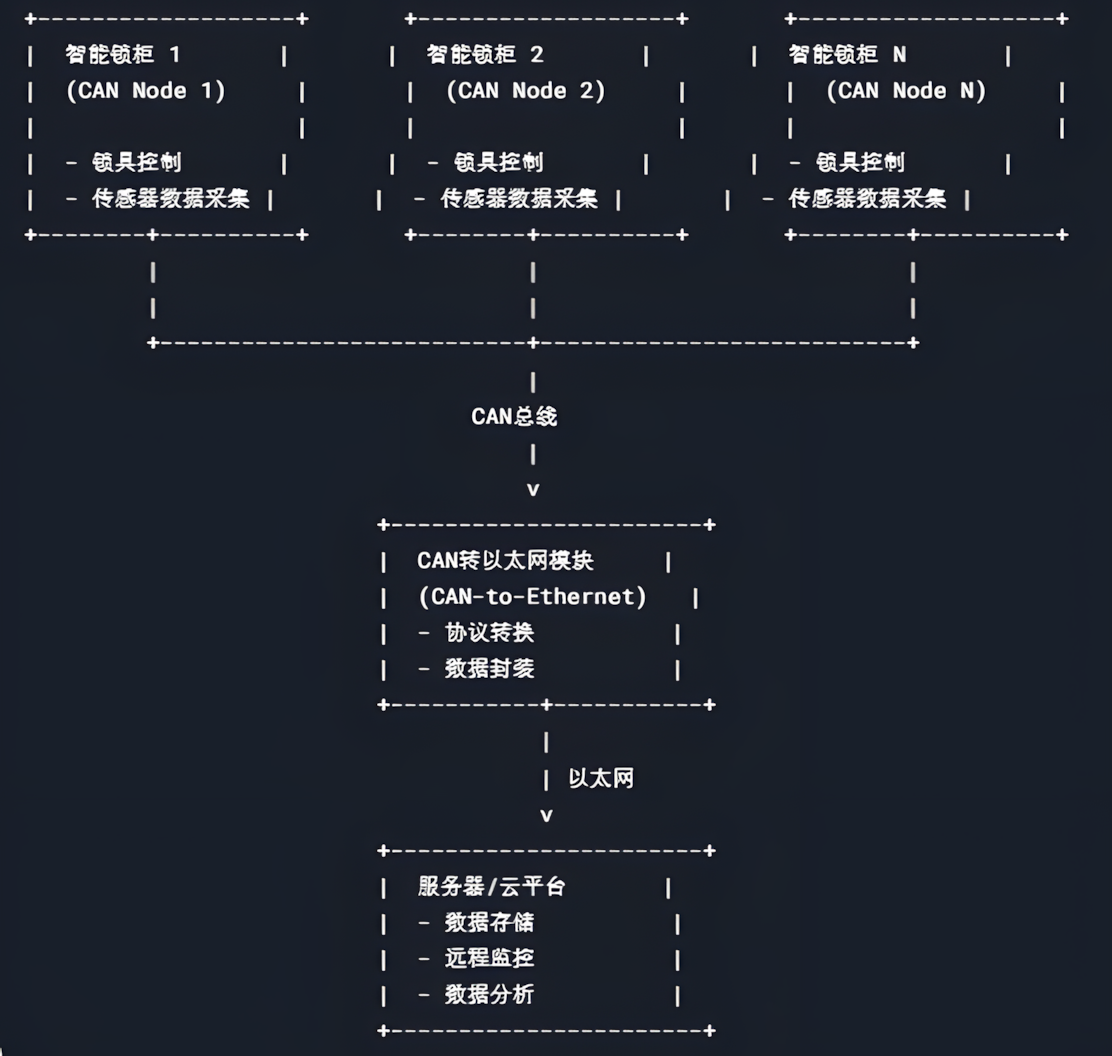

三、系統組成及功能

1.智能鎖柜節點（CAN Node）：
每個智能鎖柜或文件交換箱作為一個獨立的CAN節點，負責鎖具控制、傳感器數據采集和本地存儲。
通過CAN總線與CAN轉以太網模塊通信。

2.CAN轉以太網模塊：
負責將CAN總線數據轉換為以太網數據，并封裝成TCP/IP協議。
支持雙向通信，既可以將CAN數據上傳至服務器，也可以將服務器指令下發至CAN節點。
通常具備以下功能：
協議轉換（CAN to TCP/IP）。
數據緩存和轉發。
網絡配置（如IP地址、端口號）。

3.服務器/云平臺：
接收并處理來自CAN轉以太網模塊的數據。
提供遠程監控、數據存儲、故障報警和數據分析功能。
可以通過Web界面或移動應用與用戶交互。

4.以太網網絡：
提供高速、穩定的數據傳輸通道，支持局域網（LAN）或廣域網（WAN）連接。

四、CAN轉以太網模塊的選型

1.通信速率：
確保模塊支持CAN總線和以太網的高速率通信（如CAN 1Mbps，以太網100Mbps）。

2.協議支持：
支持常見的以太網協議（如TCP/IP、UDP、HTTP）。

3.接口類型：
提供標準的CAN接口（如DB9）和以太網接口（如RJ45）。

4.配置方式：
支持通過Web界面或配置工具進行網絡參數設置。

5.工作環境：
適應工業級溫度范圍（-40℃~85℃），具備抗干擾能力。

五、通信流程

1.數據上傳：
智能鎖柜節點通過CAN總線將數據發送至CAN轉以太網模塊。
模塊將CAN數據封裝成TCP/IP報文，通過以太網發送至服務器。

2.指令下發：
服務器通過以太網向CAN轉以太網模塊發送控制指令。
模塊將指令轉換為CAN報文，通過CAN總線發送至目標鎖柜節點。

六、優勢

1.遠程管理：
通過以太網實現遠程監控和控制，減少現場維護成本。

2.高效通信：
以太網提供高速、穩定的數據傳輸，適合大數據量場景。

3.系統集成：
便于與其他以太網系統集成，實現數據共享和聯動控制。

4.擴展性強：
通過以太網輕松擴展系統規模，支持更多設備和功能。

總結：

CAN轉以太網模塊在智能鎖柜和智能文件交換箱中的應用，能夠?qū)崿F(xiàn)CAN總線與以太網的高效互聯，為遠程監控、數據采集和集中管理提供可靠的技術支持。通過合理的系統設計和模塊選型，可以顯著提升系統的智能化水平和可擴展性。

如果您需要具體了解沈陽廣成科技有關CAN轉以太網設備的信息，可以撥打電話13019325660具體咨詢。
