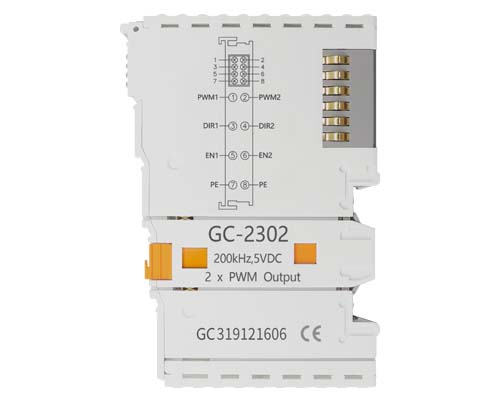

GCAN-2302 2路PWM高速脈沖輸出
- 品牌:
- 廣成科技
- 型號:
- GCAN-2303
- 應用:
- GC-2302 模塊集成有 2 路 PWM 脈沖輸出。該模塊可用于發送 PWM 脈沖信號，并 可通過內部總線接收來自 GCAN-PLC-400/510 或 GCAN-IO-8000 系列耦合器的控制信 號
-
GC-2302 模塊集成有 2 路 PWM 脈沖輸出。該模塊可用于發送 PWM 脈沖信號，并可通過內部總線接收來自 GCAN-PLC-400/510 或 GCAN-IO-8000 系列耦合器的控制信號。該模塊可與其他任何 GC 系列 IO 模塊搭配使用，實現工業自動化或分布式控制系統中脈沖信號的輸出控制。

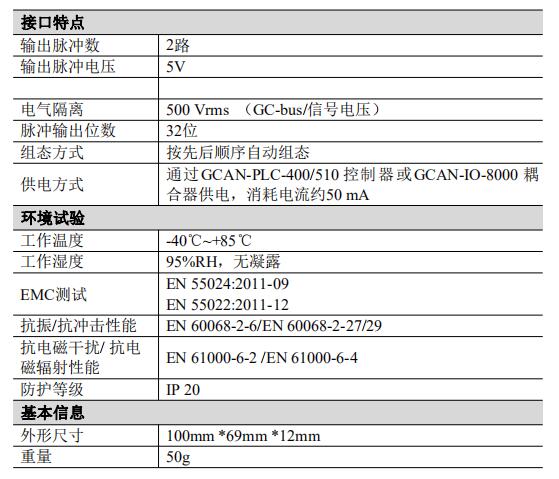

輸出脈沖通道數為2路；
輸出脈沖電壓信號為5V；
輸出脈沖信號最大頻率100kHz；
電氣隔離為 500 Vrms（GC-bus 信號電壓）；
每路脈沖輸出三個信號，包括脈沖信號、方向信號、使能信號；
32 位脈沖輸出寄存器；
通過 PLC 控制器或總線耦合器自動分配組態地址；
工作溫度范圍：-40℃~+85℃；
尺寸：長 100mm * 寬 69mm * 高 12mm。用于脈沖輸出控制步進、伺服電機；
用于輸出一定頻率的脈沖。
1、與GCAN-PLC-400/510系列組合
C2302 與 GCAN-PLC-400/510 控制器連接使用： GC-2302 模塊有三種工作模式：（具體內容參見 GC-2302 模塊例程）3.純脈沖輸出模式
1.速度模式
2.位置模式
- GC-2302 模塊集成有 2 路 PWM 脈沖輸出。該模塊可用于發送 PWM 脈沖信號，并可通過內部總線接收來自 GCAN-PLC-400/510 或 GCAN-IO-8000 系列耦合器的控制信號。該模塊可與其他任何 GC 系列 IO 模塊搭配使用，實現工業自動化或分布式控制系統中脈沖信號的輸出控制。
